SAF47減速機詳細信息
SAF47減速機
訂購熱線：13360667204
SAF47減速機加電機重量：
SAF47減速機加0.12KW電機重量18.5KG，SAF47減速機加0.18KW電機重量19KG，SAF47減速機加0.25KW電機重量23KG，SAF47減速機加0.37KW電機重量23.5KG，SAF47減速機加0.55KW電機重量27KG，SAF47減速機加0.75KW電機重量28KG，SAF47減速機加1.1KW電機重量33KG，SAF47減速機加1.5KW電機重量36KG。
SAF47減速機加油量：可加齒輪潤滑油
SAF47減速機M4安裝形式加1L，SAF47減速機M3安裝形式加0.7-0.9L，SAF47減速機M2安裝形式加0.8L，SAF47減速機M1安裝形式加0.4L，SAF47減速機M5安裝形式加0.8L，SAF47減速機M6安裝形式加0.8L。規定的加注量為參老值。精確值的變化加級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝形式時，您必須根據改變后的安裝形式相應調整加注潤滑劑。上述中列出了安裝形式M1-M6的減速機相應的標準參考潤滑油注入量值。

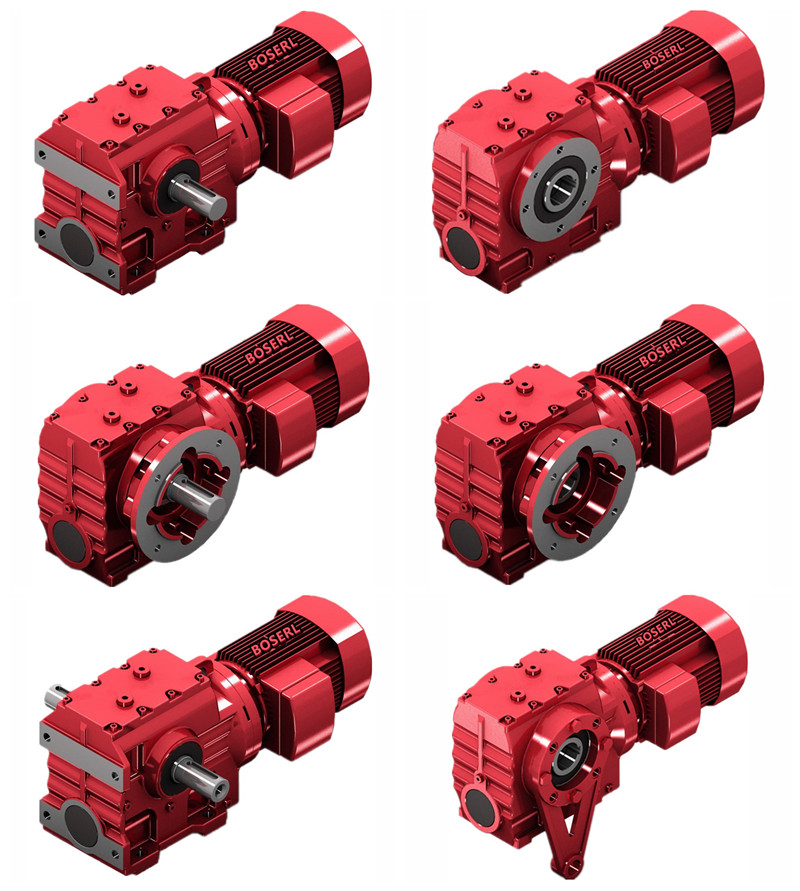

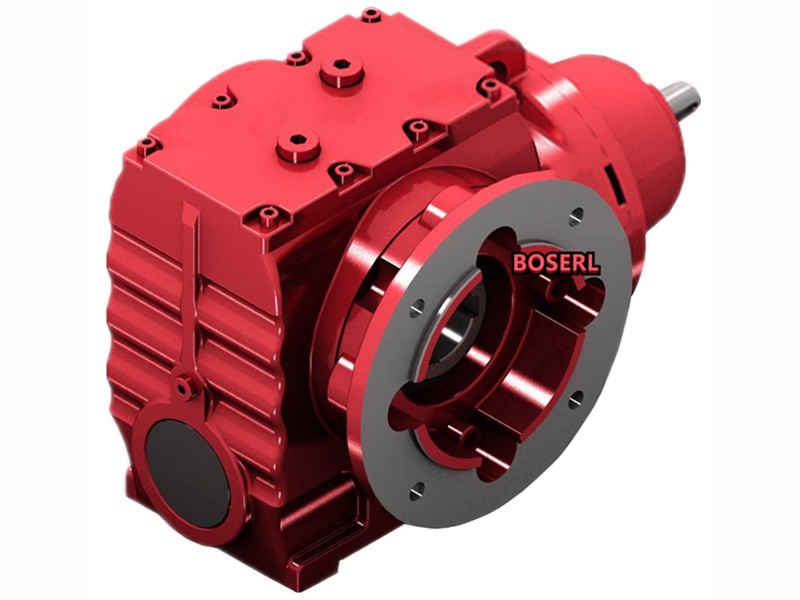

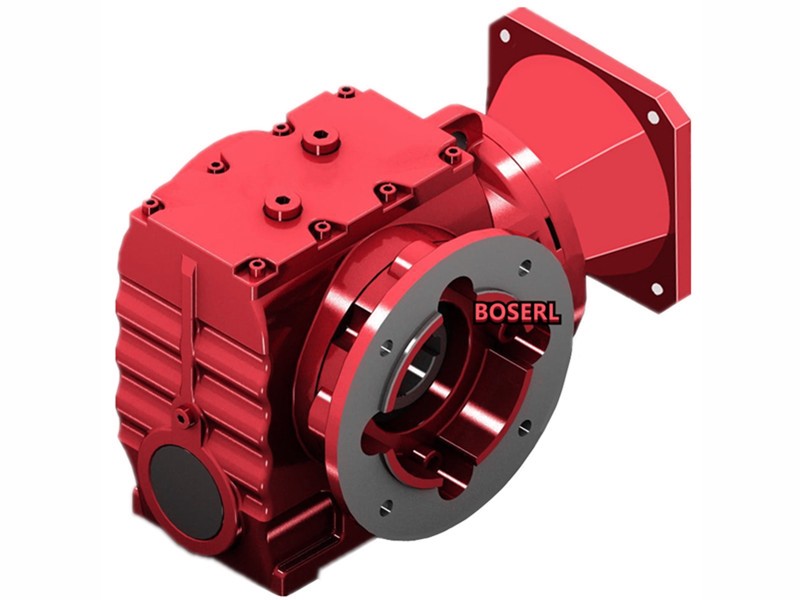

SAF47減速機實物圖：圖一為SAF47立式通孔斜齒輪蝸輪蝸桿減速電機，圖二S47加自鎖功能底腳斜齒輪蝸輪蝸桿減速電機，圖三為SF47具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機，圖四為SA47臥式中孔軸斜齒輪減速機。
SAF47減速機型號表示方法：
SAF47減速機型號結構SAF47-B0.55KW-4P-減速比-安裝形式-接線盒位置。
SAF47減速機性能參數表結構說明：Frame size代表基座規格，K代表服務系數，T扭力臂，E編碼器，HF手動釋放裝置加自鎖功能，TF電機熱保護裝置，SAF47，SF47，S47，SA47減速機機座號，HR手動釋放裝置，N代表徑向負荷，1/min代表輸出轉數。
SAF47減速機電機接線盒方位說明：本頁附件選型手冊視圖為M1安裝，方向?yàn)?從電機尾部的風罩向前看。可提供R(0°)，B(90°），L(180° )，T（270°)四種電機接線盒方位。可提供S和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。自鎖減速機
SAF47減速機參數：
SAF47減速機輸出扭矩170N.m，168N.m，167N.m，155N.m，165N.m，152N.m，110N.m，144N.m，109N.m，103N.m，78N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）
SAF47減速機減速比：201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比。
SAF47減速機輸出轉數7轉，7.6轉，8.9轉，10轉，11轉，13轉，15轉，17轉，20轉，21轉，22轉，25轉，26轉，30轉，32轉，37轉，43轉，48轉，57轉，60轉，69轉，72轉，79轉，85轉，98轉，116轉，130轉，152轉，162轉，192轉，205轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）
SAF47減速機電機可加三相，直流，變頻，剎車，防爆，伺服，交流，單相電機SAF47加0.12KW，SAF47加0.18KW，SAF47加0.25KW，SAF47加0.37KW，SAF47加0.55KW，SAF47加0.75KW，SAF47加1.1KW，SAF47加1.5KW。

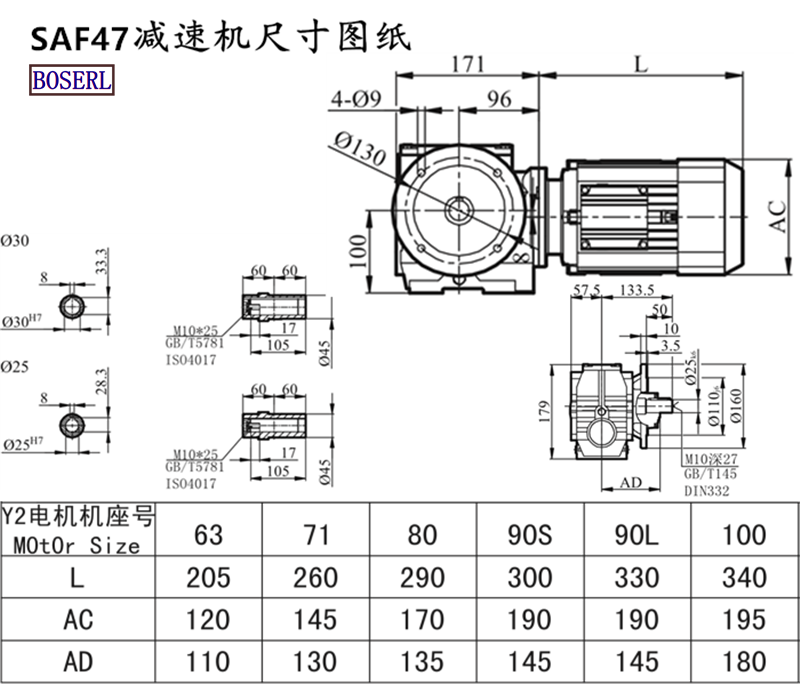

SAF47減速機外觀尺寸：輸出孔直徑Φ30+鍵3.3（可定做），高179*寬147.5（帶輸出法蘭）*長171
SAF47減速機型號：SAF47AQA80,SAF47AQA100,SAF47AQA115,SAF47AQA140,SAF47AQA160,SAF47AQA190,SAF47AQH80,SAF47AQH100,SAF47AQH115,SAF47AQH140,SAF47AQH160,SAF47AQH190,JRTSAF47-Y0.12KW,JRTSAF47-Y0.18KW,JRTSAF47-Y0.25KW,JRTSAF47-Y0.37KW,JRTSAF47-Y0.55KW,JRTSAF47-Y0.75KW,JRTSAF47-Y1.1KW,JRTSAF47-Y1.5KW,JRTSAF47-Y63M4,JRTSAF47-Y71M4,JRTSAF47-Y80M4,JRTSAF47-Y90M4,JRTSAF47-YEJ63M4,JRTSAF47-YEJ71M4,JRTSAF47-YEJ80M4,JRTSAF47-YEJ90M4,JRTSAF47-YS63M4,JRTSAF47-YS71M4,JRTSAF47-YS80M4,JRTSAF47-YS90M4,JRTSAF47-YVP63M4,JRTSAF47-YVP71M4,JRTSAF47-YVP80M4,JRTSAF47-YVP90M4,JRTSAF47-YVPEJ63M4,JRTSAF47-YVPEJ71M4,JRTSAF47-YVPEJ80M4,JRTSAF47-YVPEJ90M4,EWSAF47-Y0.12KW,EWSAF47-Y0.18KW,EWSAF47-Y0.25KW,EWSAF47-Y0.37KW,EWSAF47-Y0.55KW,EWSAF47-Y0.75KW,EWSAF47-Y1.1KW,EWSAF47-Y1.5KW,EWSAF47-Y63M4,EWSAF47-Y71M4,EWSAF47-Y80M4,EWSAF47-Y90M4,EWSAF47-YEJ63M4,EWSAF47-YEJ71M4,EWSAF47-YEJ80M4,EWSAF47-YEJ90M4,EWSAF47-YS63M4,EWSAF47-YS71M4,EWSAF47-YS80M4,EWSAF47-YS90M4,EWSAF47-YVP63M4,EWSAF47-YVP71M4,EWSAF47-YVP80M4,EWSAF47-YVP90M4,EWSAF47-YVPEJ63M4,EWSAF47-YVPEJ71M4,EWSAF47-YVPEJ80M4,EWSAF47-YVPEJ90M4,SLSAF47-Y0.12KW,SLSAF47-Y0.18KW,SLSAF47-Y0.25KW,SLSAF47-Y0.37KW,SLSAF47-Y0.55KW,SLSAF47-Y0.75KW,SLSAF47-Y1.1KW,SLSAF47-Y1.5KW,SLSAF47-Y63M4,SLSAF47-Y71M4,SLSAF47-Y80M4,SLSAF47-Y90M4,SLSAF47-YEJ63M4,SLSAF47-YEJ71M4,SLSAF47-YEJ80M4,SLSAF47-YEJ90M4,SLSAF47-YS63M4,SLSAF47-YS71M4,SLSAF47-YS80M4,SLSAF47-YS90M4,SLSAF47-YVP63M4,SLSAF47-YVP71M4,SLSAF47-YVP80M4,SLSAF47-YVP90M4,SLSAF47-YVPEJ63M4,SLSAF47-YVPEJ71M4,SLSAF47-YVPEJ80M4,SLSAF47-YVPEJ90M4,DSZSAF47-Y0.12KW,DSZSAF47-Y0.18KW,DSZSAF47-Y0.25KW,DSZSAF47-Y0.37KW,DSZSAF47-Y0.55KW,DSZSAF47-Y0.75KW,DSZSAF47-Y1.1KW,DSZSAF47-Y1.5KW,DSZSAF47-Y63M4,DSZSAF47-Y71M4,DSZSAF47-Y80M4,DSZSAF47-Y90M4,DSZSAF47-YEJ63M4,DSZSAF47-YEJ71M4,DSZSAF47-YEJ80M4,DSZSAF47-YEJ90M4,DSZSAF47-YS63M4,DSZSAF47-YS71M4,DSZSAF47-YS80M4,DSZSAF47-YS90M4,DSZSAF47-YVP63M4,DSZSAF47-YVP71M4,DSZSAF47-YVP80M4,DSZSAF47-YVP90M4,DSZSAF47-YVPEJ63M4,DSZSAF47-YVPEJ71M4,DSZSAF47-YVPEJ80M4,DSZSAF47-YVPEJ90M4,BSAF47-Y0.12KW,BSAF47-Y0.18KW,BSAF47-Y0.25KW,BSAF47-Y0.37KW,BSAF47-Y0.55KW,BSAF47-Y0.75KW,BSAF47-Y1.1KW,BSAF47-Y1.5KW,BSAF47-Y63M4,BSAF47-Y71M4,BSAF47-Y80M4,BSAF47-Y90M4,BSAF47-YEJ63M4,BSAF47-YEJ71M4,BSAF47-YEJ80M4,BSAF47-YEJ90M4,BSAF47-YS63M4,BSAF47-YS71M4,BSAF47-YS80M4,BSAF47-YS90M4,BSAF47-YVP63M4,BSAF47-YVP71M4,BSAF47-YVP80M4,BSAF47-YVP90M4,BSAF47-YVPEJ63M4,BSAF47-YVPEJ71M4,BSAF47-YVPEJ80M4,BSAF47-YVPEJ90M4,GSAF47-Y0.12KW,GSAF47-Y0.18KW,GSAF47-Y0.25KW,GSAF47-Y0.37KW,GSAF47-Y0.55KW,GSAF47-Y0.75KW,GSAF47-Y1.1KW,GSAF47-Y1.5KW,GSAF47-Y63M4,GSAF47-Y71M4,GSAF47-Y80M4,GSAF47-Y90M4,GSAF47-YEJ63M4,GSAF47-YEJ71M4,GSAF47-YEJ80M4,GSAF47-YEJ90M4,GSAF47-YS63M4,GSAF47-YS71M4,GSAF47-YS80M4,GSAF47-YS90M4,GSAF47-YVP63M4,GSAF47-YVP71M4,GSAF47-YVP80M4,GSAF47-YVP90M4,GSAF47-YVPEJ63M4,GSAF47-YVPEJ71M4,GSAF47-YVPEJ80M4,GSAF47-YVPEJ90M4,SCAF47-Y0.12KW,SCAF47-Y0.18KW,SCAF47-Y0.25KW,SCAF47-Y0.37KW,SCAF47-Y0.55KW,SCAF47-Y0.75KW,SCAF47-Y1.1KW,SCAF47-Y1.5KW,SCAF47-Y63M4,SCAF47-Y71M4,SCAF47-Y80M4,SCAF47-Y90M4,SCAF47-YEJ63M4,SCAF47-YEJ71M4,SCAF47-YEJ80M4,SCAF47-YEJ90M4,SCAF47-YS63M4,SCAF47-YS71M4,SCAF47-YS80M4,SCAF47-YS90M4,SCAF47-YVP63M4,SCAF47-YVP71M4,SCAF47-YVP80M4,SCAF47-YVP90M4,SCAF47-YVPEJ63M4,SCAF47-YVPEJ71M4,SCAF47-YVPEJ80M4,SCAF47-YVPEJ90M4,MTNAF47-Y0.12KW,MTNAF47-Y0.18KW,MTNAF47-Y0.25KW,MTNAF47-Y0.37KW,MTNAF47-Y0.55KW,MTNAF47-Y0.75KW,MTNAF47-Y1.1KW,MTNAF47-Y1.5KW,MTNAF47-Y63M4,MTNAF47-Y71M4,MTNAF47-Y80M4,MTNAF47-Y90M4,MTNAF47-YEJ63M4,MTNAF47-YEJ71M4,MTNAF47-YEJ80M4,MTNAF47-YEJ90M4,MTNAF47-YS63M4,MTNAF47-YS71M4,MTNAF47-YS80M4,MTNAF47-YS90M4,MTNAF47-YVP63M4,MTNAF47-YVP71M4,MTNAF47-YVP80M4,MTNAF47-YVP90M4,MTNAF47-YVPEJ63M4,MTNAF47-YVPEJ71M4,MTNAF47-YVPEJ80M4,MTNAF47-YVPEJ90M4,WXSAF47-WSS0.12KW,WXSAF47-WSS0.18KW,WXSAF47-WSS0.25KW,WXSAF47-WSS0.37KW,WXSAF47-WSS0.55KW,WXSAF47-WSS0.75KW,WXSAF47-WSS1.1KW,WXSAF47-WSS1.5KW,WXSAF47-WSS63M4,WXSAF47-WSS71M4,WXSAF47-WSS80M4,WXSAF47-WSS90M4,WXSAF47-WSSB63M4,WXSAF47-WSSB71M4,WXSAF47-WSSB80M4,WXSAF47-WSSB90M4,WXSAF47-WSSVP63M4,WXSAF47-WSSVP71M4,WXSAF47-WSSVP80M4,WXSAF47-WSSVP90M4,WXSAF47-WSSVPB63M4,WXSAF47-WSSVPB71M4,WXSAF47-WSSVPB80M4,WXSAF47-WSSVPB90M4。伺服電機渦輪渦桿減速機
SAF47減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.403pzi.cn/product/list-safxiliejiansuji-cn.html
推薦類似型號：S47減速機
關鍵詞:伺服電機加渦輪渦桿減速機一體化_立式蝸桿減速機_立式蝸輪蝸桿減速機_GSAF系列減速機_SAF系列減速機_SAF系列減速器_伺服電機渦輪渦桿減速器_伺服渦輪渦桿減速機_立式蝸輪減速機
SAF系列蝸輪蝸桿減速機型號：SAF37減速機,SAF47減速機,SAF57減速機,SAF67減速機,SAF77減速機,SAF87減速機,SAF97齒輪減速機
SAF系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: SAF47減速機 SAF47減速電機 SAF47減速器 SAF47減速箱 SAF47減速機生產廠家
- 上一條SAF57減速機
- 下一條SAF37減速機
跟此產品相關的文檔 / Related DownLoad
| 產品文件名稱 | 點擊下載 |
| SAF47減速機3D模型下載三維圖紙 |
|
| SAF47減速機選型手冊 |
|
